VCTA-A410 自動光學檢測設備（離線型）

中小成長型企業特制產品高效多能高性?xún)r(jià)比

產品詳細說明

設備介紹

產品特點

▼ 靈活/多用途的AOI

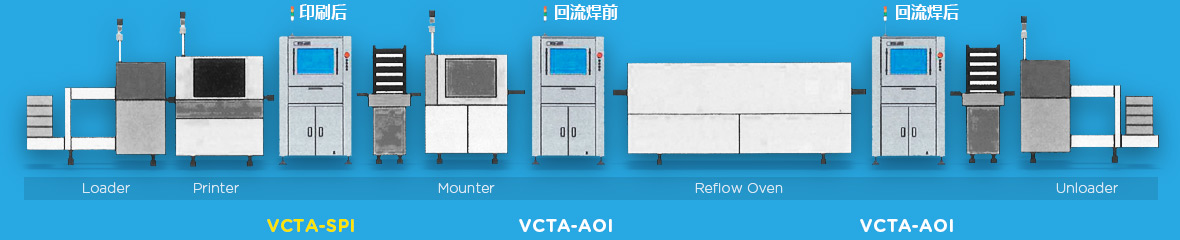

多不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的錫膏質量檢查，回流焊接前的元器

件測定，回流焊接后PCBA的工藝品質檢查，以及手插件波峰焊接后的檢查

▼ 多種算法和技術綜合應用

● 結構新穎，安全保障充足

● 快捷的程序設計及調試集成，操作更加方便快捷

● PCB板面自動識別及板面180°反向自動識別系統

● 多程序、多板測試及正反面自動切換測試程序，使測試更加高效快捷

● 智能相機條形碼識別系統（可識別一維碼和二維碼）

● 專業的SPC分析系統，時刻監控和分析產品質量狀況

● 多線別監控系統，所有產品生產狀況一目了然

● 遠程程序設計與調試控制功能并用，軟體操控性能更強

▼ 簡潔明了的測試結果報告

測試結果報告綜合了SPC的部分內容，根據實際測試情況顯示不良的比率及分布，并實時刷新產品的測試量、

不良率、誤判率等相關信息，使操作人員對產線及產品不良狀況一目了然。

▼ 專業的SPC統計分析系統

專業的SPC分析報告，對整個生產制程進行宏觀調控，促進對產線不良的改善，降低不良發生率，提高生產效率。

規格尺寸

類別	項目		規格參數
視覺識別系統	判別方法		結合權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化， OCR/OCV等多種算法綜合應用
	攝像機		彩色攝像機分辨率：20um（選配：15um）
	光源		RGB環形LED結構LED頻閃光源

	圖像處理速度	0201元件	<10ms
	圖像處理速度	每畫面處理時間	<170ms
	檢測內容	錫膏印刷	有無、偏斜、少錫多錫、斷路、污染
		零件缺陷	缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
		焊點缺陷	錫多、錫少、連錫

	防靜電措施		防靜電插座，配防靜電環
機械系統	PCB尺寸		25×25mm~480×330mm(可定制非標規格)
	PCB厚度		0.5mm~2.5mm
	PCB翹曲度		±2mm
	零件高度		TOP<28mm，BOT＜75mm
	最小零件		0201 chip （15um）
	X、Y平臺	驅動設備	交流伺服電機系統
		定位精確度	<10μm
移動速度		移動速度	700毫米/秒
軟件系統	操作系統		Microsoft Windows 7
	識別控制系統	特點	應用權值圖像差異建模技術和獨特的顏色提取分析技術，學習Ok樣品，自動建立標準圖像、識別數據及誤差閥值
	識別控制系統	操作	圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，制程快捷
	Mark	點數	可選擇0~2個常用的Mark點或多個Mark點使用
	Mark	識別速度	0.5s/pcs
控制系統	電腦主機		工業控制計算機，Intel雙核CPU，4G DDR內存，1TB硬盤
控制系統	顯示		22英寸液晶寬屏顯示器
其他參數	機械外形尺寸（長寬高）		87×104×130cm
	重量		~310kg
	電源		交流220伏特+/-10%，頻率50/60Hz，額定功率600W。
