雅馬哈YRM20

極限改進“單一貼裝頭解決方案”，具有卓絕生產率和通用性的萬能型貼片機 ※ 融合Σ系列產品的技術，實現卓絕的生產率 ※ 采用“單一貼裝頭解決方案”，廣泛對應各種生產 ※ 標準配備可維持高品質貼裝的各項功能 ※ 通過運用豐富的功能群，實現高效生產

產品詳細說明

設備介紹

功能/特點

● 在2橫梁、2貼裝頭級別中實現最 ● 跨區作業

快貼裝速度 115,000CPH

● 雙傳送臺

● 無需更換貼裝頭0201mm～大型元件

最適合于這樣的生產現場

● 面向單軌、多品種、高附加值基板貼裝的客戶

通過裝配雅馬哈自主研發的各種功能組件，實現高生產率、高運轉率、高品質貼裝的生產線

設備特長

↓ 融合Σ系列產品的技術，實現卓絕的生產率

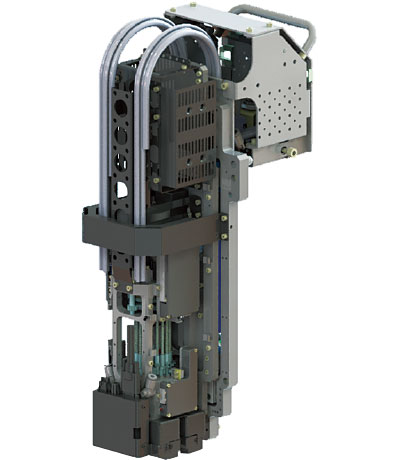

▲ 可實現115,000CPH貼裝能力的超高速轉塔式RM貼裝頭

配備有可提高小型芯片元件貼裝性能的轉塔式貼裝頭。繼承了“單一貼裝頭解決方案”的特長，無需更換貼裝頭，

在保持高速性的狀態下可支持范圍廣泛的元件貼裝，從0201mm的超小型芯片元件到12×12mm、

高度6.5mm的中型、異形元件，均可對應。

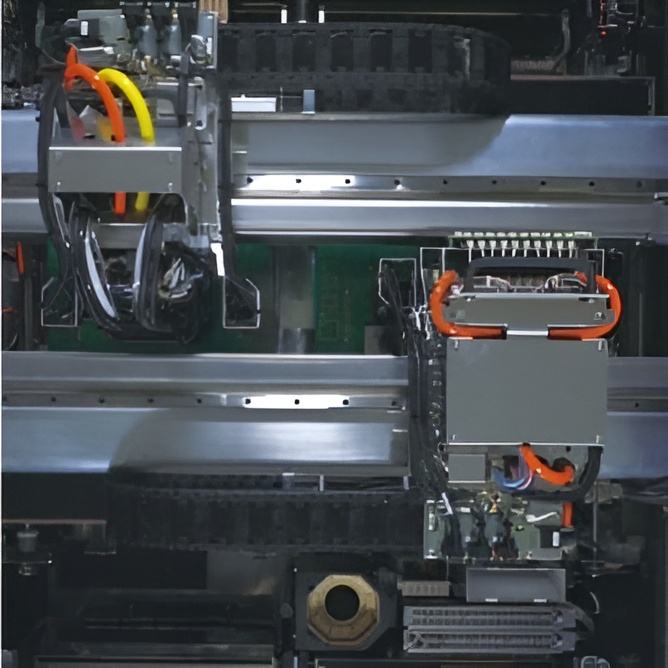

▲ 跨區作業

通過采用Σ系列產品的跨區運行技術，使得2個貼裝頭的干擾區域達到最小，提高了生產效率。

▲ ZSR送料器

這是一種適用于高生產率RM貼裝頭的高速送料器。大幅提升了元件的傳送速度，而且還支持RM貼裝頭的超高速吸取。

雙傳送臺（傳送2張基板）W=510

▲ 雙傳送臺

進一步改進了雙傳送臺，使基板的對應能力得以增強（最大基板寬度達510mm），而且還實現了高速傳送，基板更換時間也大幅縮短。

↓ 采用“單一貼裝頭解決方案”，廣泛對應各種生產

▲ 高速通用直列式HM貼裝頭

這是一種萬能型貼裝頭，不僅具備高速性，而且還兼備通用性，從0201的超小型元件到55×100mm、高度15mm的

大型元件均可對應。另外，通過與RM貼裝頭進行組合使用，還可高速貼裝所有尺寸的元件。

▲ 高速通用直列式HM貼裝頭

是一種元件對應能力超寬范圍型貼裝頭，從03015mm的超小型元件到55×100mm、高度30mm的超大型元件均可對應。另外還支持載荷控制。

▲ 兩種橫梁結構

可根據貼裝能力及生產形態，X軸可選擇雙橫梁或者單橫梁結構，實現了通用平臺。

▲ 可對應的元件

↓ 標準配備可維持高品質貼裝的各項功能

▲ 可實現高品質貼裝的低沖擊吸嘴

標準配備有超小型元件小間距貼裝所必要的輕量吸嘴，可實現高速低沖擊的貼裝。而且，吸嘴ID完備，維修性也得以提高。

▲ 可提高貼裝品質的視覺系統

元件識別相機可靈活切換為生產線攝影模式或區域攝影模式。而且還配備側視相機，可提高小型元件的貼裝品質。另外，還可以選配共面度檢測裝置。

▲ 吸嘴保養/送料器維修警告功能

通過自我診斷、自我修復功能，可使吸嘴及送料器持續保持清潔的狀態，繼續維持高品質的生產。

↓ 標準配備可維持高品質貼裝的各項功能

▲ 自動續料式送料器

可支持自動續料式送料器的預設系統。通過分散元件供料，減輕了操作人員的工作負荷。

▲ 自動交換頂針功能

可自動配置頂針。通過與自動生產準備功能組合使用，可以大幅減輕生產品種更換時的工作負荷。

規格參數

型	YRM20
型	超高速旋轉RM頭	高速通用直列式HM頭	奇形異形組件直列式FM（柔性多）頭
噴嘴（每 1 個音響主機）	18	10	5
適用組件	0201毫米至寬12 x 長12毫米，高度6.5毫米以下	0201毫米至寬55 x 長100毫米，高度15毫米以下	03015mm 至 W55 x L100mm，高度 30mm 以下
安裝能力（高生產率模式）	115，000CPH （在最佳條件下）	98，000CPH （在最佳條件下）	35，000CPH （在最佳條件下）
安裝精度（高精度模式）	±0.025毫米 Cpk≧1.0 （在最佳條件下）		±0.035mm Cpk≧1.0 （在最佳條件下）
組件類型數量	進紙器托架更換：最多 128 種 = 32 個饋線 x 4 個（用于 8mm 磁帶進紙器的轉換）固定板：最多 128 種（用于 8mm 送磁帶機的轉換）托盤：60 種（配備 eATS30 x 2 時最多）
印刷電路板尺寸	雙級規格 1-PCB 輸送： L50 x W50mm 至 L810 x W510mm 2-PCB 輸送： L50 x W50mm 至 L810 x W510mm
電源	三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz
供氣源	0.45MPa以上，處于清潔、干燥狀態
外部尺寸（不包括投影）	長1，374 x 寬1，948 x 高1，445毫米
重量	約2，250公斤（僅主機）

規格和外觀如有更改，恕不另行通知。

外形尺寸
