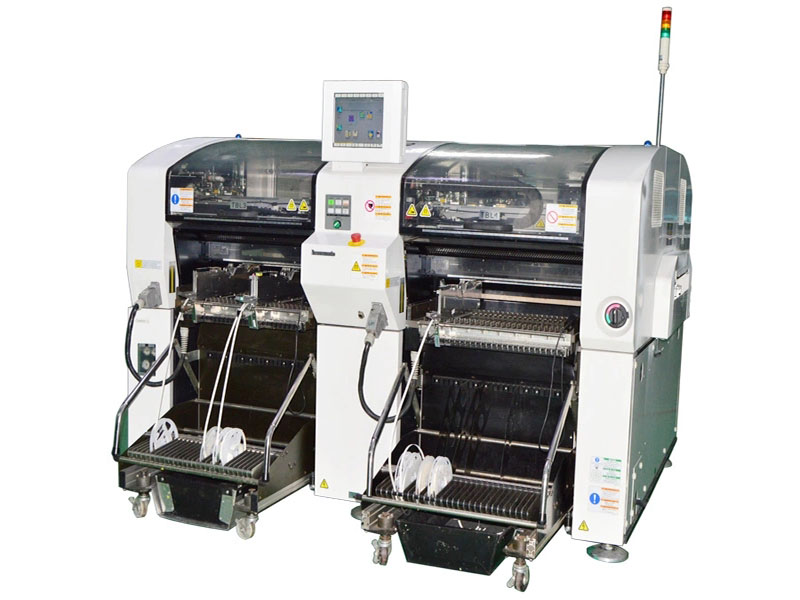

松下CM602-L

具有信賴性和實績的CM平臺，具備更高生產率和無件對應能力，提高生產線的平衡性并且進化為使用性更加方便和貼裝機設備。

設備特點

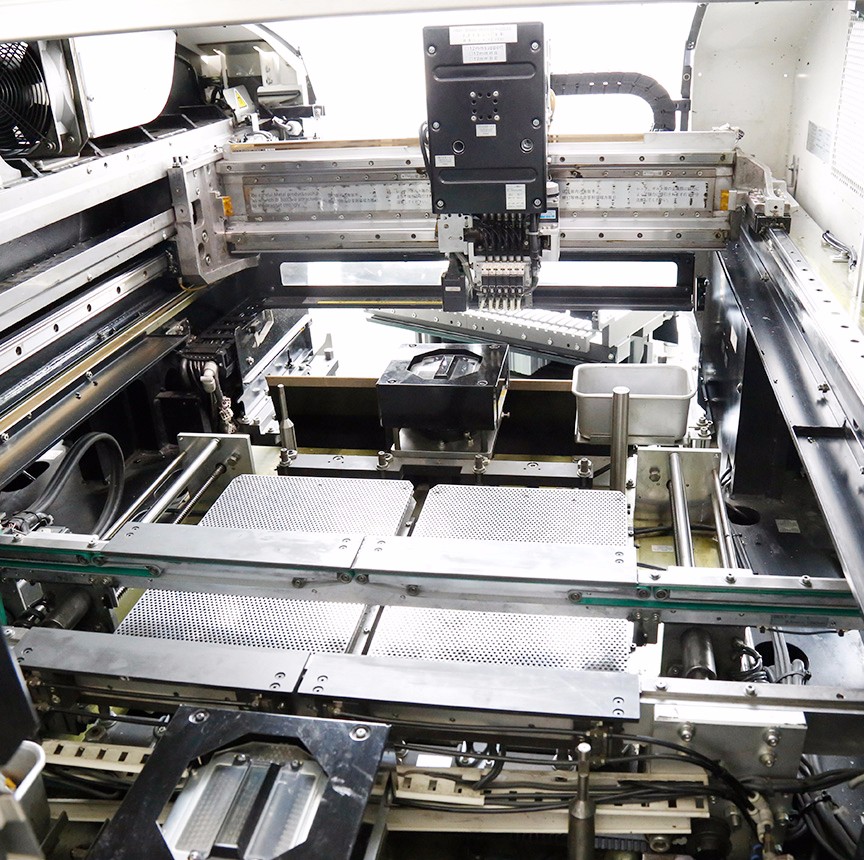

● XY軸均采用了最新型的線形馬達，為CM602提供最強勁的動力。

● 運動臂梁和頭部采用新的設計和材料，不僅減輕了重量，并大大加強了剛性，使之在運動的過程中更加穩定

● XY軸的運動采用了高速低震動設計。

● 線形馬達采用了新的冷卻設計方案，在高速運動的情況下能夠比其他使用線形馬達的設備更快速有效的進行冷卻，確保

馬達的運作效率，提高其壽命。

● 7種料架就能夠對應從8mm--104mm所有編帶包裝元件，是目前行業內料架通用性最好，適用性最廣泛的設備。并且根據

客戶需求新增加了8mm的單料架。

● 運轉中料架交換，整體交換臺車設計，整體交換支撐銷設計等等能夠大大提高設備運轉效率和機種切換時間。

● 在提高生產效率的同時，在軟件，硬件，操作方面都沿用了CM402的成熟設計，確保了與CM402的互換性。

規格參數

機型	CM602-L
型號	NM-EJM8A
基板尺寸	L50mmxW50mm~L510mmxW460mm
高速貼裝頭	12支吸嘴
貼裝速度	10OOOOcph（0.036S/芯片＜A-2型〉）
貼裝精度	±40um/芯片（Cpk≧1）
元件尺寸	0402芯片~L12mmxW12mmxT6.5mm
通用貼裝頭	LS8支吸嘴
貼裝速度	75000cph （0.048s/芯片<A-0型〉）
貼裝精度	±40um芯片、±35um/QFP≧24mm、±50um/QFP<24mm （Cpk≧1）
元件尺寸	0402芯片~L 32mmx W32mmx T8.5mm
元件尺寸	泛用化Ver.5選購件時0402芯片~L 100mmx W50mmx T15mm
多功能貼裝頭	3支吸嘴
貼裝速度	20000cph （0.18s/QFP<B-0型〉）
貼裝精度	±35um/QFP（Cpk≧1）
元件尺寸	0603芯片~L100mmxW90mmxT25mm
基板替換時間	0.9s（基板長度240 mm以下的最佳條件時）
電源	三相AC200、220、380、400、420、480V、4.0kVA
空壓源	0.49MPa、170L/min（A.N.R.）
設備尺寸	W2350mmxD2290mmxH1430mm
重要	3400kg
